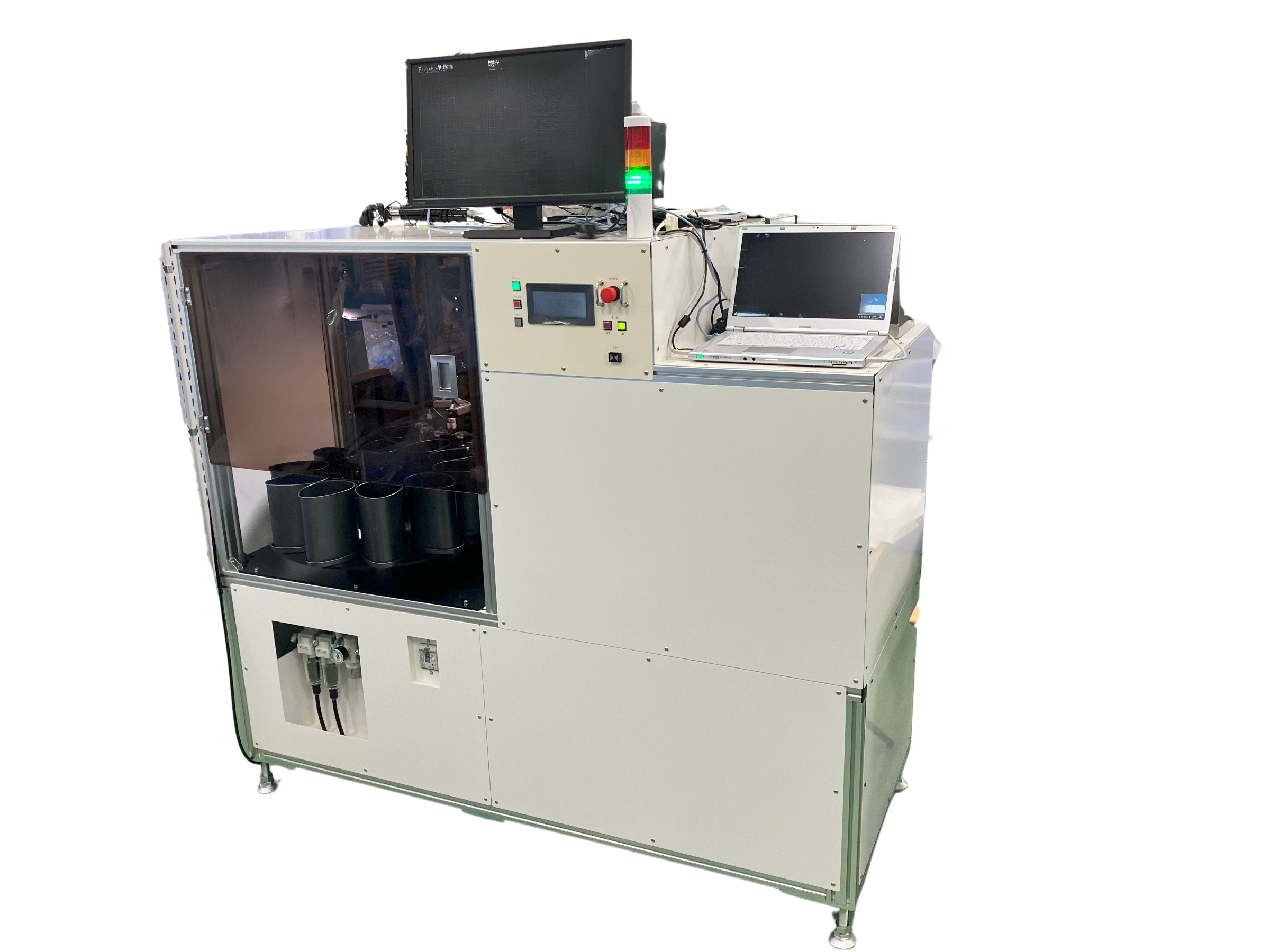

円形ゴム外観検査装置
![円ゴム外観検査装置](https://newpulsa.com/wp-content/uploads/2021/12/b51c2ed463dfa0bc27b912db63f425de-1024x576.jpg)
本装置は、パーツフィーダーで供給された製品のカケ、キズ、異物、バリ等を検査する自動外観検査機です。
製品の検査部への供給、画像検査、良品、不良品の仕分けまですべて自動で行います。
特徴
従来の検査機では360度全面の検査に6個のカメラを使用していましたが、プリズムを使用する事で、検査精度は落とさずカメラの使用数を減らすことに成功しました。検査結果に基づき良品、不良品に分けてボックスに収納いたします。
検査内容
![](https://newpulsa.com/wp-content/uploads/2022/11/8c24f75c27d9b14b061bfcb6bcbbcc69-2.png)
上面検査
キズ、バリ、寸法
![](https://newpulsa.com/wp-content/uploads/2022/11/ba2dcde579d858f02f81c6e5a572a2be-1.png)
裏面検査
異物、バリ検査
![](https://newpulsa.com/wp-content/uploads/2022/11/932cc3399e6681dc843ad30b5b94e8dd-1.png)
側面検査
カケ、バリ、未充填
基本仕様
装置サイズ | 幅1600mm、奥行1400mm、高さ1500mm |
装置重量 | 550kg |
操作性 | タッチパネルで簡単操作 |
検査可能領域 | 90μ×90μ以上の検査対象物 |
処理能力 | 1.5秒~1.7秒/個 大きさ形によって変わります。 |
供給方法 | パーツフィーダー |
稼働時間 | 24時間稼働可能 |
安全仕様 | すべての開閉ドアにセンサーを取り付けます。非常停止ボタンがついています。 |
供給電源 | 単相 AC200V |
